Zo monteer je een harmonicadoek

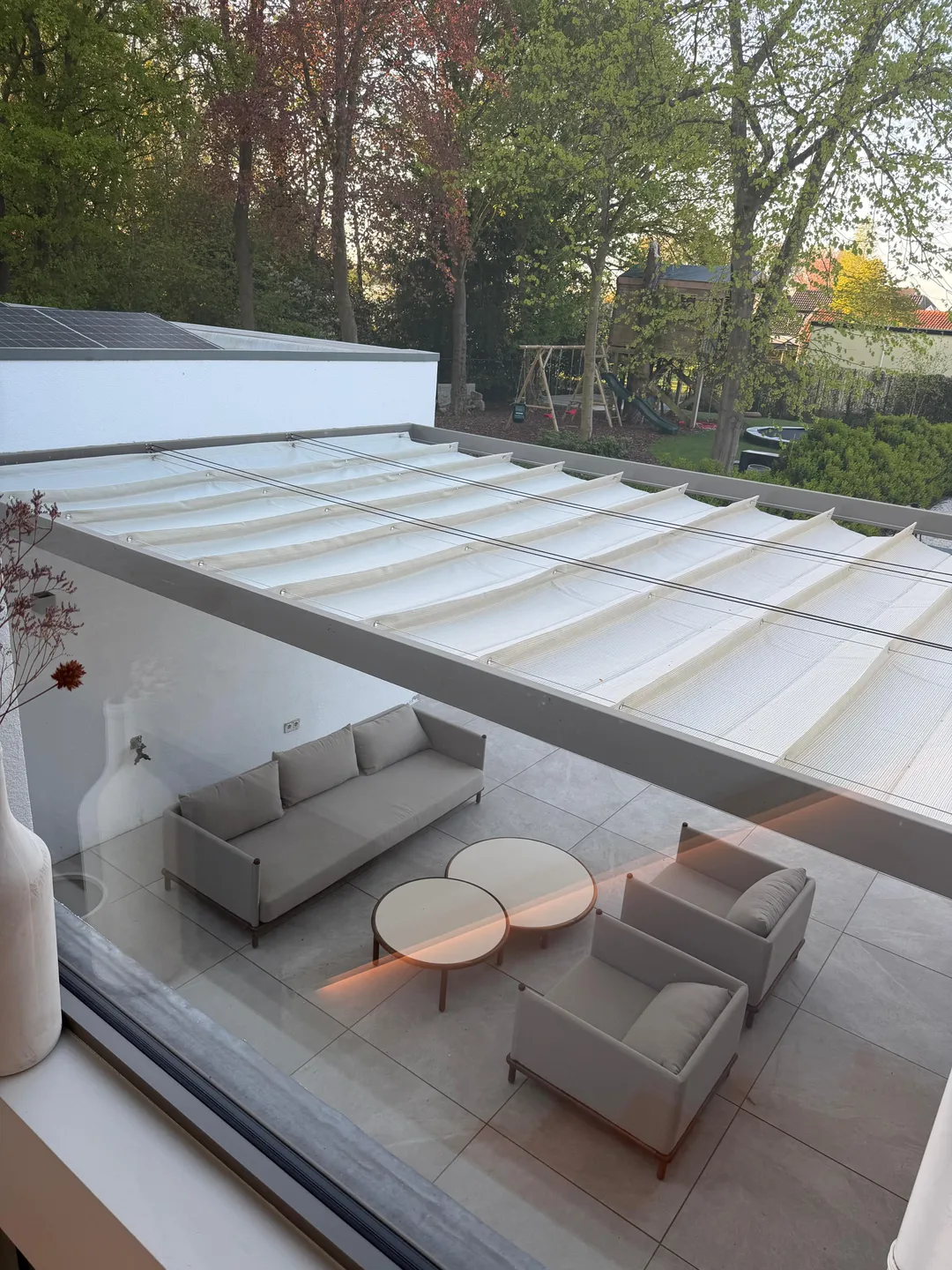

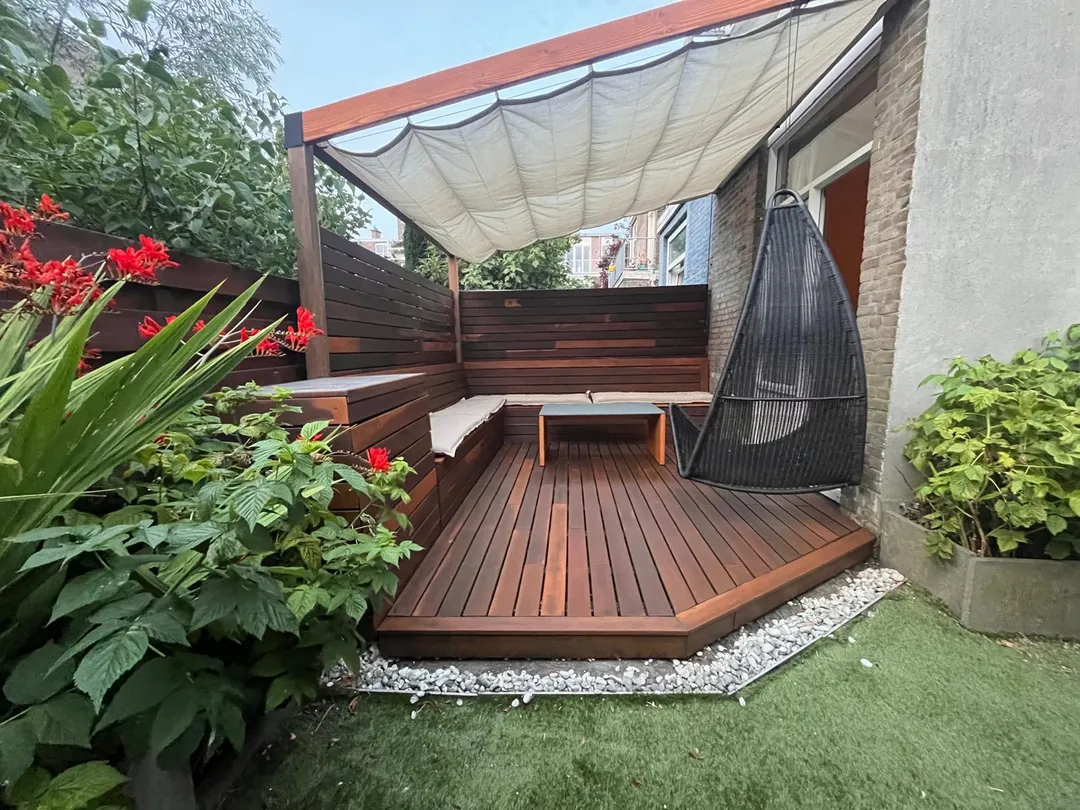

Een harmonicadoek is een slimme manier om schaduw te creëren boven een terras, pergola of overkapping. Het doek schuift open en dicht over staalkabels, waardoor je zelf bepaalt wanneer je zon of schaduw wilt. Een goede montage is belangrijk. Alleen dan schuift het doek soepel, hangt het strak en gaat het lang mee.
Op deze pagina:
Wat heb je nodig?
Voor een complete montage heb je nodig:
- Harmonicadoek
- Aluminium buizenset
- Staaldraad bevestigingsset
- Katrolsysteem
- Meetlint
- Potlood
- Boormachine
- Steeksleutel
- Tang
- Ladder
De montage van een harmonicadoek van 200 cm, 290 cm en 370 cm breed verloopt grotendeels hetzelfde. Het belangrijkste verschil zit in het aantal staalkabels, kabelspanners en katrollen.
- 200 cm breed: 2 staalkabels
- 290 cm breed: 3 staalkabels
- 370 cm breed: 4 staalkabels
Waar moet je op letten?
Een harmonicadoek monteer je altijd tussen twee stevige zijdes. Denk aan muren, houten balken, palen of een pergola. Controleer vooraf of:
- de constructie stevig genoeg is;
- de staalkabels recht en parallel kunnen lopen;
- je voldoende ruimte hebt om het doek volledig open en dicht te schuiven;
- het doek ongeveer 5 cm smaller is dan de beschikbare breedte.
Soms ontstaan er problemen doordat de staalkabels niet volledig parallel lopen. Het doek schuift dan zwaar of trekt scheef. Meet daarom vooraf goed uit en neem daar de tijd voor.
Stappenplan: harmonicadoek monteren
Controleer of alle onderdelen aanwezig zijn:
- harmonicadoek
- aluminium buizenset
- staalkabels
- kabelspanners
- katrollen
- bedieningskoord
- koordkikker
- bevestigingsmateriaal
Ontbreekt er iets? Begin dan nog niet met de montage.
Monteer een harmonicadoek bij voorkeur met twee personen. Werk alleen bij rustig weer en gebruik een stabiele ladder. Controleer vooraf of de pergola, balken of muur stevig genoeg zijn om de spanning van het doek op te vangen.
Stap 1: Meet de beschikbare ruimte op
Meet de binnenbreedte van de pergola: dit is de afstand tussen de linker- en rechterbalk waar het doek tussen komt. Trek hier ongeveer 5 cm vanaf. Zo raakt het doek de zijkanten niet tijdens het openen en sluiten.
Harmonicadoeken zijn verkrijgbaar in vaste lengtes, bijvoorbeeld 300, 400, 500 en 600 cm. Kies een lengte die gelijk is aan of iets groter is dan de lengte van je pergola. Een iets langer doek is meestal geen probleem, omdat het doek bij het openen en sluiten in plooien vouwt.
Kies een harmonicadoek dat ongeveer 5 tot 10 cm smaller is dan de binnenbreedte van je pergola. Iets smaller is niet erg, maar bij meer dan 15 tot 20 cm verschil blijft er zichtbaar veel ruimte aan de zijkanten over. Kies het doek nooit breder dan de binnenmaat, want dan kan het doek niet vrij schuiven.
Je pergola is 300 cm breed en 400 cm lang. Dan past een harmonicadoek van 290 x 400 cm goed. Je houdt aan beide zijkanten ongeveer 5 cm ruimte over, zodat het doek vrij kan schuiven.
Je pergola is 300 cm breed en 380 cm lang. Dan kun je nog steeds 290 x 400 cm kiezen. De extra 20 cm lengte is meestal geen probleem; het doek vouwt alleen iets voller op. Een doek van 290 x 300 cm zou in dit geval juist te kort zijn en minder schaduw geven.
Je pergola is 305 cm breed en 400 cm lang? Dan kan een harmonicadoek van 290 x 400 cm nog prima. Je houdt dan ongeveer 7,5 cm ruimte per kant over. Dat is iets ruimer dan ideaal, maar het doek kan nog steeds goed en soepel schuiven. Bij een binnenbreedte van 310 cm kan 290 cm ook nog, maar dan wordt de ruimte aan de zijkanten duidelijker zichtbaar. Breder dan dat zouden we meestal niet adviseren voor een doek van 290 cm breed.
Stap 2: Monteer de aluminium buizen

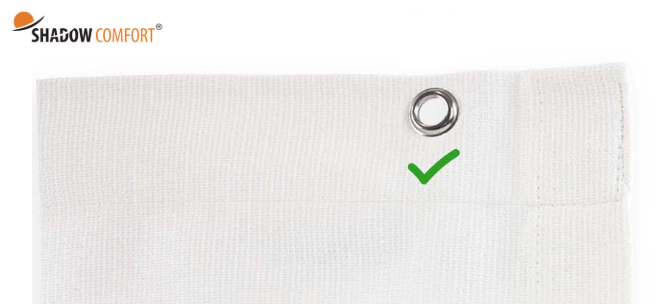

Schuif de aluminium buizen door de tunnels in het harmonicadoek.
Let op dat de buizen onder de zeilogen langs gaan (zie foto hieronder). Schuif iedere aluminium buis door de tunnel van het doek. De buis hoort onder de metalen zeilogen door te lopen. Omdat de tunnel bewust iets strak is gestikt, moet je de buis tijdens het inschuiven soms licht buigen. Zo schuift deze makkelijker onder de zeilogen door.

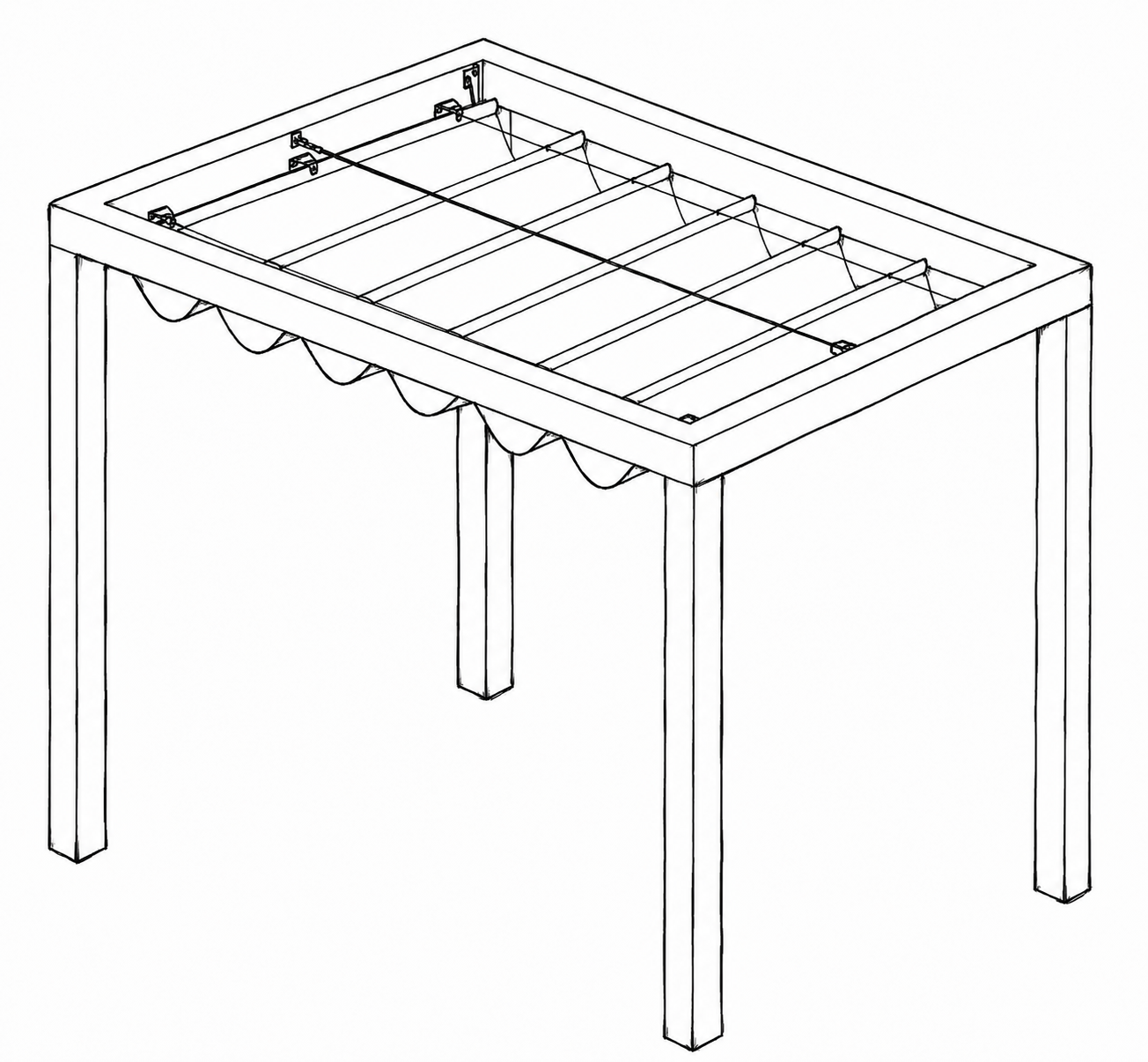

Stap 3: Bepaal de positie van de staalkabels
Markeer waar de staalkabels komen te lopen. De staalkabels moeten recht en parallel lopen. Als de kabels recht lopen, opent en sluit het harmonicadoek straks soepel. Als de kabels scheef lopen, kan het doek stroef gaan of gaan wringen. Gebruik bij een waterdicht harmonicadoek altijd voldoende afschot zodat regenwater kan weglopen. Hoeveel afschot nodig is, hangt af van de afmetingen en situatie.
Stap 4: Monteer de kabelspanners
Monteer aan beide uiteinden van iedere staalkabel een kabelspanner. Een doek van 290 cm breed gebruikt bijvoorbeeld drie staalkabels en dus zes bevestigingspunten. Zorg dat alle kabelspanners recht tegenover elkaar zitten.
Controleer voordat je verdergaat met stap 5:
- zitten de kabelspanners recht tegenover elkaar?
- zitten alle bevestigingspunten op één lijn?
Pas dit eerst aan als het niet klopt.
Stap 5: Bevestig de staalkabels
Het vaste uiteinde van het doek kun je op twee manieren bevestigen:
- aan de kabelspanners (hierdoor blijft een kleine lichtstrook zichtbaar);
- direct tegen een wand of balk (voor maximale schaduw en minder lichtinval).
Kies vooraf welke methode je wilt gebruiken.
Maak de staalkabels vast aan de kabelspanners. Rijg daarna de staalkabels door de zeilogen van het harmonicadoek. Doe dit per kabel rustig en controleer of de kabel nergens verkeerd doorheen loopt.
Stap 6: Span de kabels op
Trek de staalkabels strak met de kabelspanners. De kabels moeten strak staan, zodat het doek goed kan schuiven. Span de kabels niet zó strak dat de pergola of overkapping onder spanning komt te staan. Knip de overtollige kabel pas af als alles goed hangt en goed is afgesteld.
Stap 7: Monteer het katrolsysteem
Monteer twee katrollen aan de zijde waar het doek opent en sluit. Monteer de bedieningskatrol aan de bedieningszijde. Leid daarna het koord door de katrollen zodat je het doek kunt openen en sluiten zonder aan het doek zelf te trekken.
Stap 8: Monteer de koordkikker
Monteer de koordkikker bij voorkeur minimaal 1,5 meter boven de grond. Zo blijft het bedieningskoord buiten bereik van kleine kinderen.
Stap 9: Test het harmonicadoek
Open en sluit het doek meerdere keren. Beweegt het doek soepel? Vouwen de plooien netjes? Blijven de kabels strak staan? Loopt het doek nergens aan? Als er iets niet klopt, maak dan kleine aanpassingen aan de kabelspanning.
Belangrijke tips
- Monteer een harmonicadoek altijd met minimaal twee personen.
- Zorg dat de staalkabels volledig parallel lopen.
- Gebruik een katrolsysteem voor soepel openen en sluiten.
- Schuif het doek in bij harde wind of storm.
- Gebruik een beschermhoes tijdens de winter of langere periodes zonder gebruik.
- Laat het doek altijd goed drogen voordat je het langdurig afdekt.
Samenvatting
Een harmonicadoek monteer je tussen twee stevige zijdes met behulp van staalkabels, kabelspanners en een katrolsysteem. Meet eerst zorgvuldig in, monteer de aluminium buizen, span de kabels strak en controleer of alles soepel beweegt. De belangrijkste regel: zorg dat alle kabels recht en parallel lopen. Dat voorkomt scheef trekken en zorgt ervoor dat het doek jarenlang prettig blijft werken.
